简介

自主研发的YSW-5004 SmartLAB通用数据分析软件，是一款采用模块化设计理念的组态软件。该软件旨在为用户提供高效便捷的实验解决方案。其软件平台涵盖了设备管理、数据采集、数据处理、实验面板设计以及实验模板管理等多个模块。借助SmartLAB数据分析软件，用户能够轻松构建个人化的HMI（人机接口软件）或开发环境，并通过与传感器的结合，迅速搭建出符合个人需求的实验系统。这一通用实验软件平台，凭借其模块的多样性与功能的强大性，极大地促进了实验科学领域的发展。

特点

• 支持通过USB或蓝牙连接全系列传感器

• 能够实时采集和分析实验数据

• 支持多组数据的对比分析

• 支持用户创建保存和导入实验模板

• 提供SDK二次开发包和深度定制

• 支持热插拔

• 支持在线升级

• 包含中英日等多国语言







软件功能

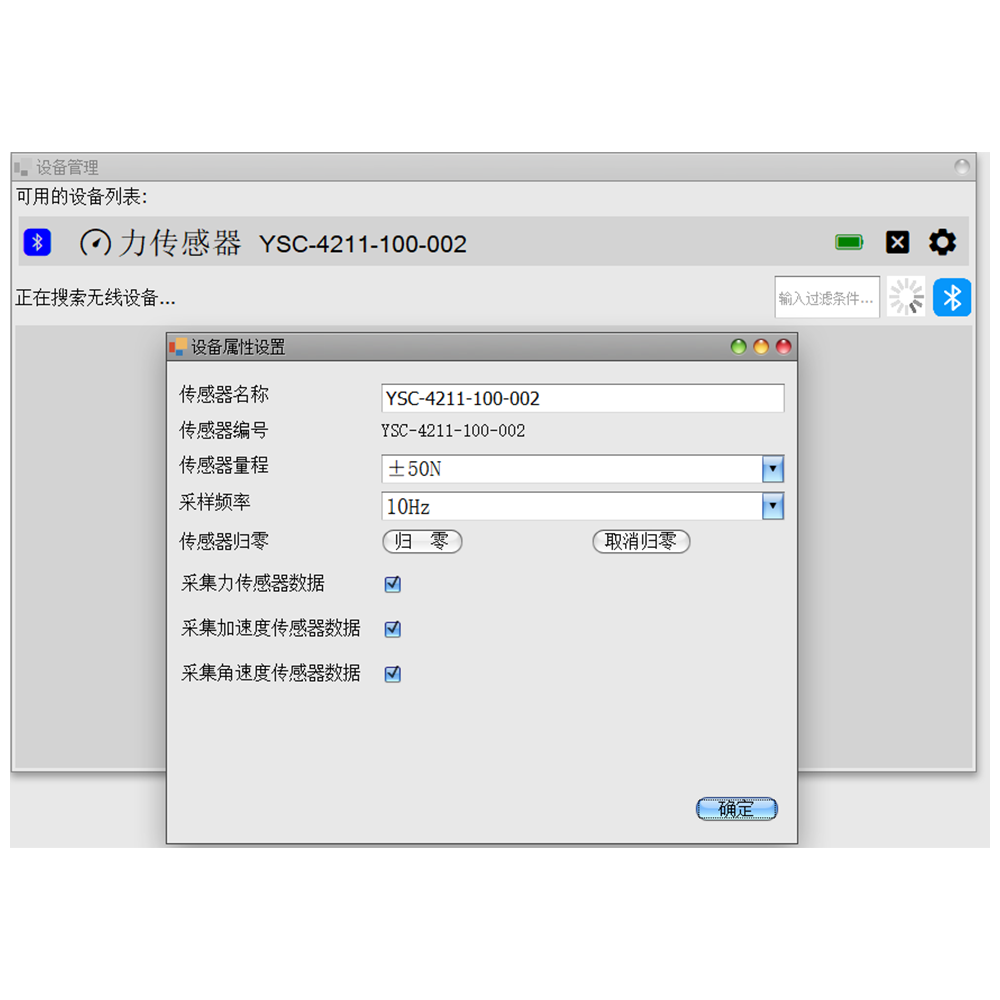

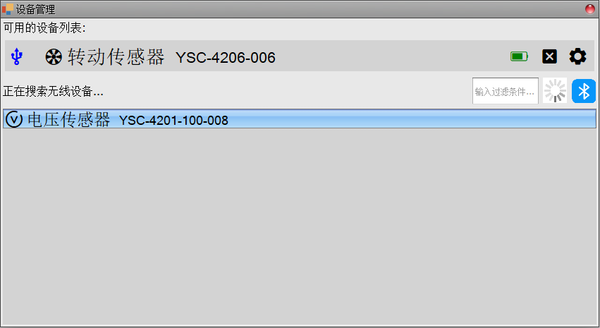

• 设备管理模块

  能够通过USB或蓝牙快速识别并显示可用的传感器，并允许用户对传感器的名称、量程、采样频率、归零等进行参数设置。






• 数据采集模块

  具备实时采集实验过程中多路传感器数据的能力，并确保数据的精确性与完整性。用户可自行设定采样频率，执行传感器的归零操作、设定记录条件，以及对数据的正负极性进行反转。此外，用户还能够通过一键操作清除所有数据或选择性地删除特定数据集。本模块还集成了数据导入与导出等多种功能。






• 数据显示模块

  配备了图表、表格、文本框、图片框、视频播放器以及数字表等多种数据显示控件，用户可在工作簿中自由布局，构建符合个人需求的实验模板。

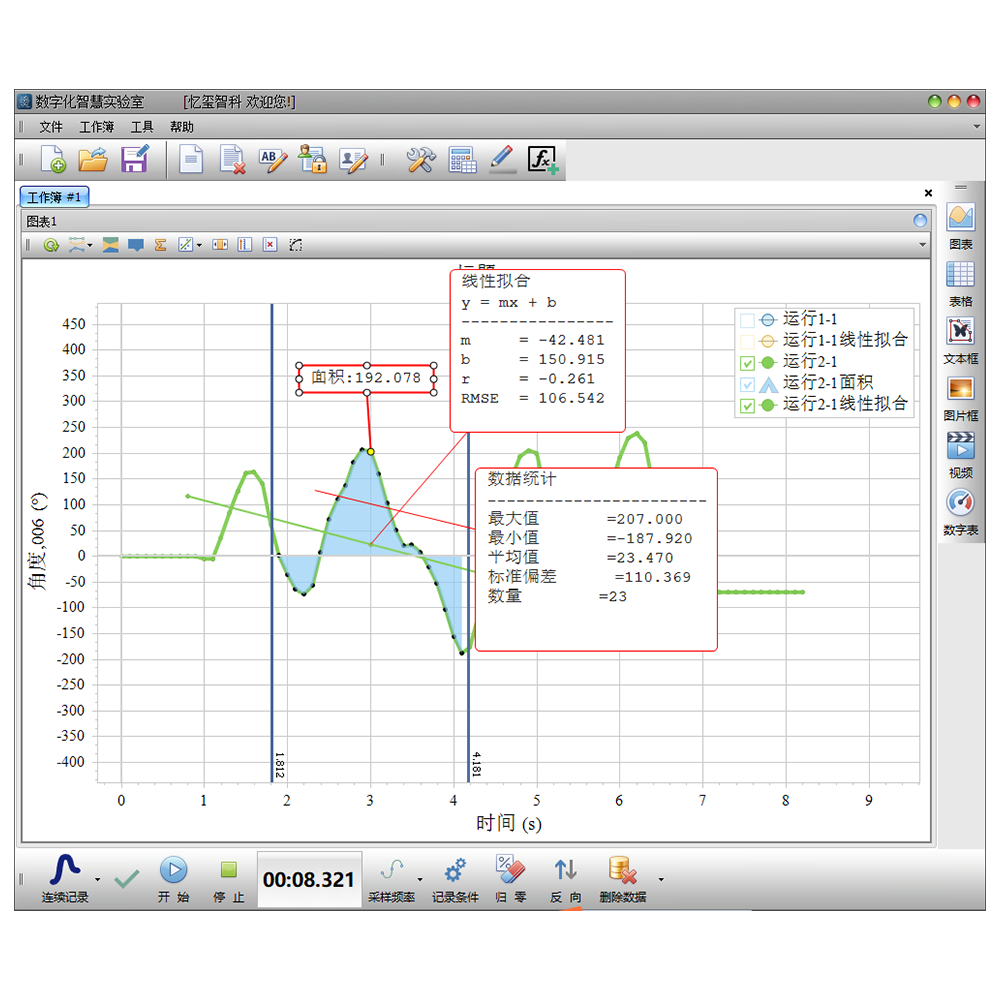

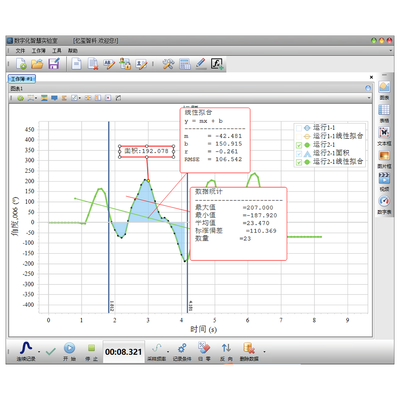

  1、图表

  支持设置x轴和y轴的数据源，支持多条曲线同时显示，支持自适应曲线显示，具备选择数据、积分、添加标注、数据统计、曲线拟合、选择有效数据、增加Y轴、删除Y轴、曲线平滑处理等功能。






  2、表格

  支持增加和删除列，可以设置数据小数位数，支持选择各列数据源，可以将数据拷贝到剪贴板。






  3、数字表

  以指针和数字的形式实时显示测量值。支持标题、数据源、单位、量程、刻度数量、小数位数等参数设置。






  4、图片框

  可以选择加载显示图片。






  5、文本框

  支持输入文字和图文信息，可制作出精美的课件






  6、视频

  支持连接摄像头进行视频预览或录制，支持播放视频文件。







• 数据处理模块

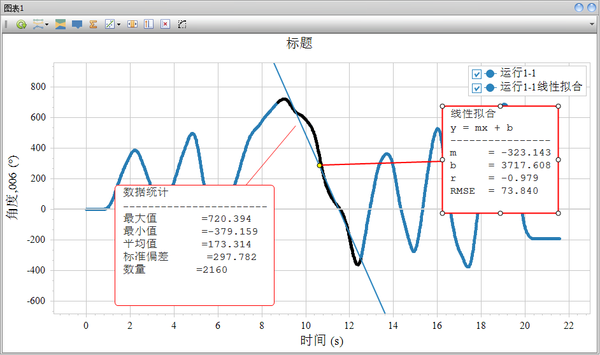

  主要通过图表控件和公式来实现。图表控件中支持数据的线性拟合、多项式拟合、自然指数拟合、阻尼震动拟合、简谐振动拟合、积分计算、数据统计、数据平滑、傅里叶分析等。通过公式可以对数据进行四则运算、三角函数运算、指数运算等运算，还包含一些特殊函数，例如查找峰值、求导数、求周期、求频率、求幅度等函数。






• 工具栏模块

  具有公式编辑、电路仿真、计算器、屏幕画笔等功能。




  1、公式编辑器

  允许用户编辑自定义公式和常量，内置常用数学函数和运算符，以及一些实验数据分析要用到的特殊函数。






  2、电路仿真

  用户可以编辑电路，并可以添加虚拟示波器观察元器件上的电压和电流数据变化。






  3、辅助工具

  软件内置屏幕画笔和计算器功能。屏幕画笔可以在屏幕上进行标注，可以对子屏幕进行放大、截图等。

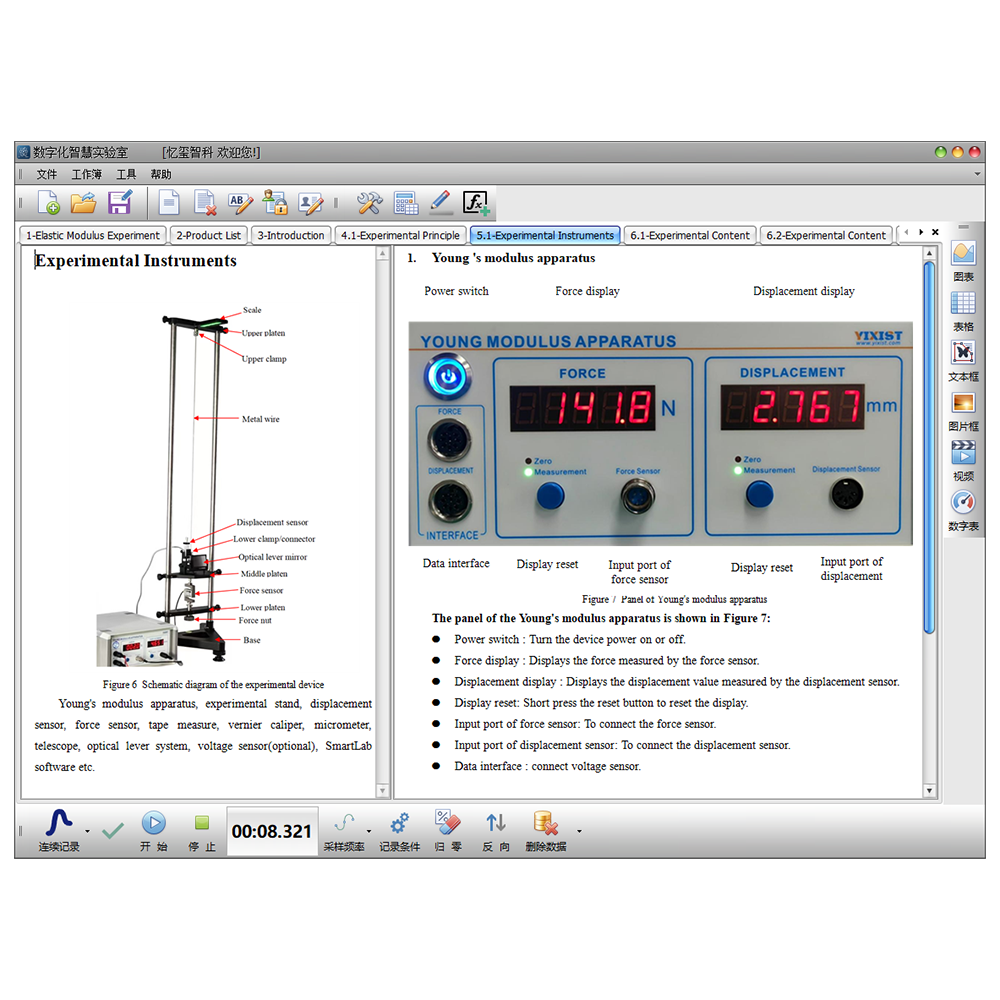

• 实验模板设计

  用户可以通过创建新工作簿、删除现有工作簿、对工作簿进行重命名以及锁定工作簿等操作，构建个人专属的实验模板。在实验模板中，用户能够设置多个工作簿。在每个工作簿内，用户可自由排列和配置各种显示控件，并进行保存。对于已经设计完成的实验模板，用户可以进行修改、保存以及导入加载等操作。
