实验概述

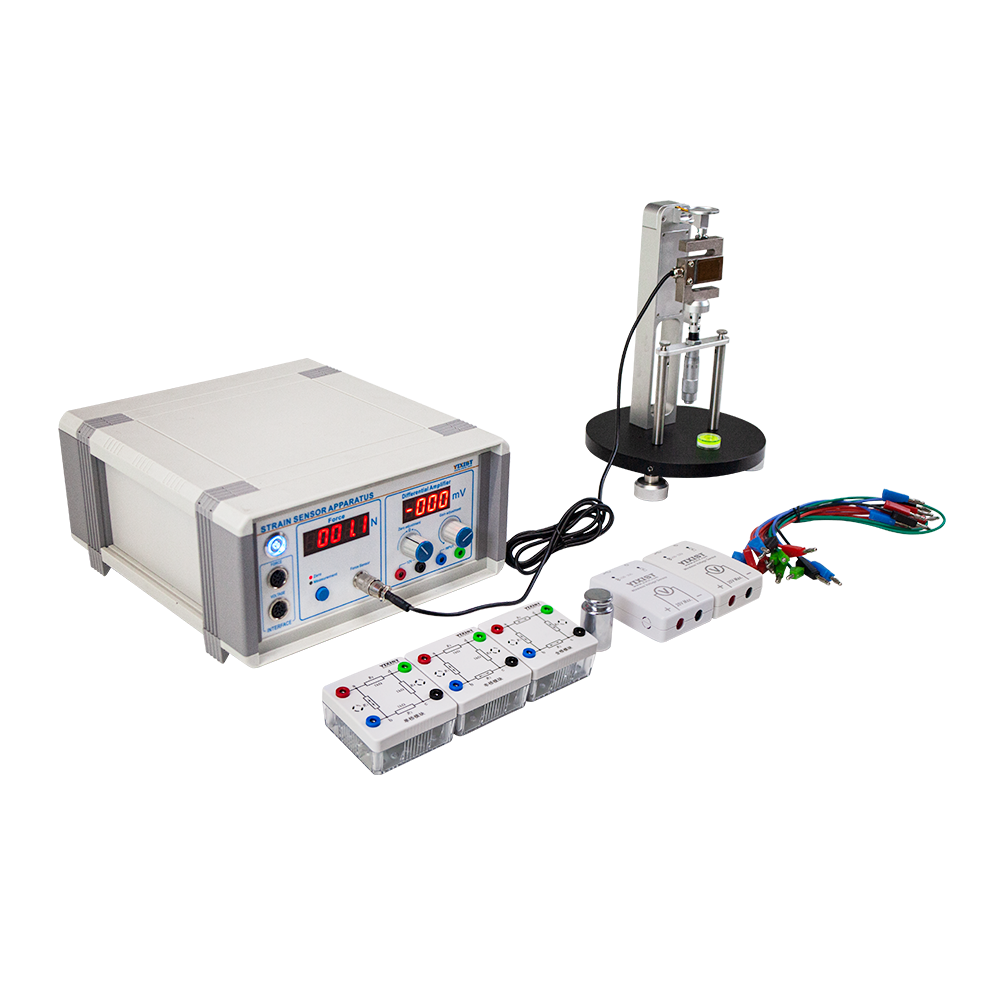

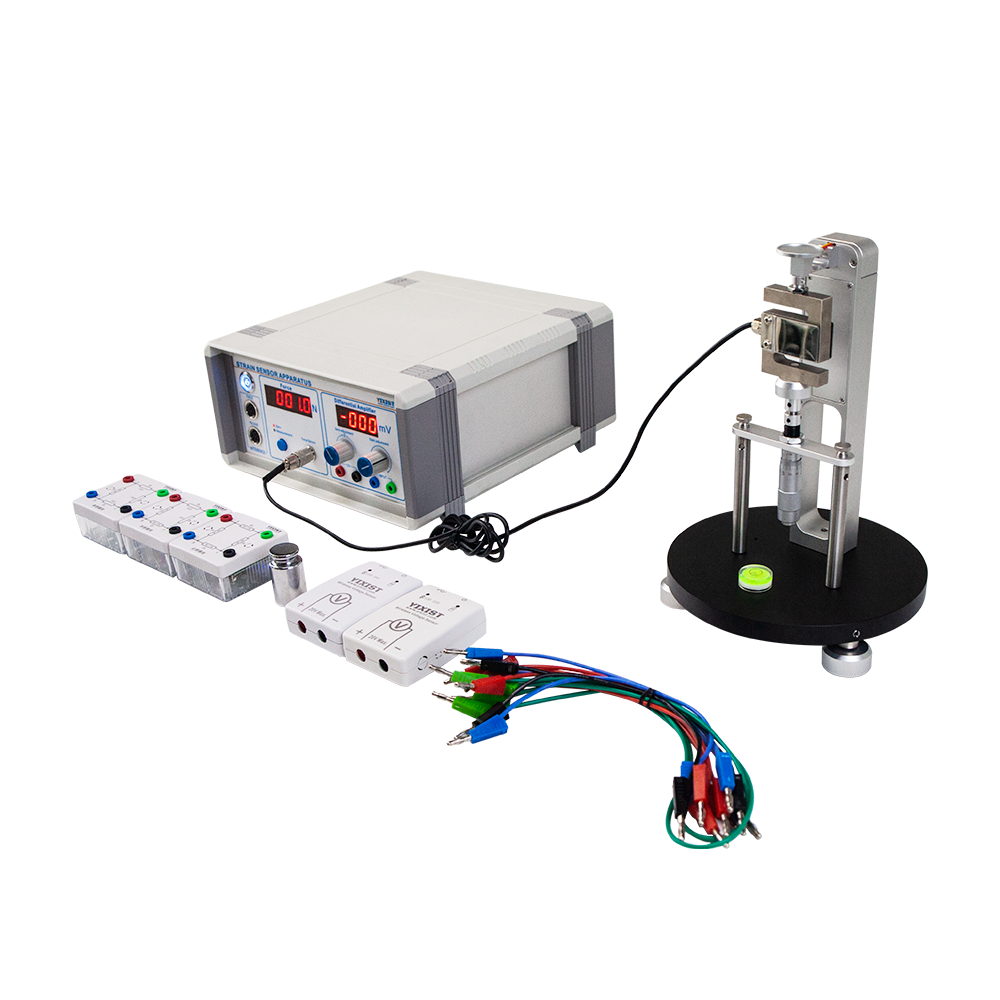

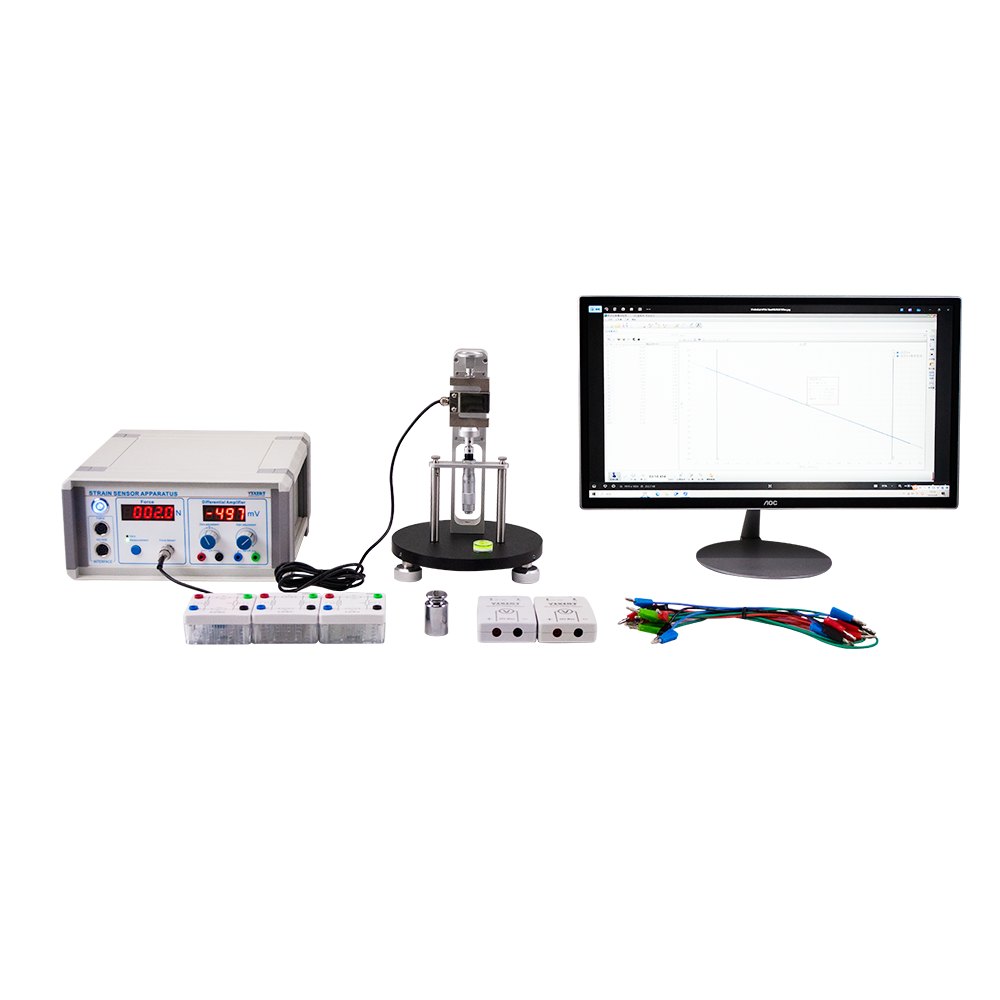

电阻应变式传感器是一种广泛应用的传感技术，它通过电阻应变效应将被测物体的微小形变转化为电阻值的精确变化。凭借其出色的性能，这种传感器在测量各种机械量方面发挥着关键作用，包括但不限于力、压力、位移、应变、速度、加速度以及扭矩等物理量。本实验装置利用电阻式传感器完成非电量到电量的转换；通过电桥转换电路和放大器将输出信号进行放大和处理，以便信号传输、记录和显示；配套数字化分析软件实时捕获并记录力传感器的测量数据，并提供数据实时分析功能。本实验涉及的知识点有应变片、灵敏度、非线性度、响应时间、非平衡电桥、差分电路、放大电路等。通过本实验，能够更深入地理解电阻应变式传感器的特征，并将其应用于更广泛的测量任务中。

实验内容

• 测量电阻应变传感器的灵敏度系数，比较单臂电桥、半桥电桥、全桥电桥的灵敏度。


• 测量电阻应变传感器的线性和非线性范围，测量传感器的极限特性。

• 用电阻应变传感器测量质量、位移或力。







产品特点

• 传感器可蓝牙或USB连接电脑；


• 采用模块化结构，可视化外观；

• 数字化实验，实时测量与实时分析。







实验数据

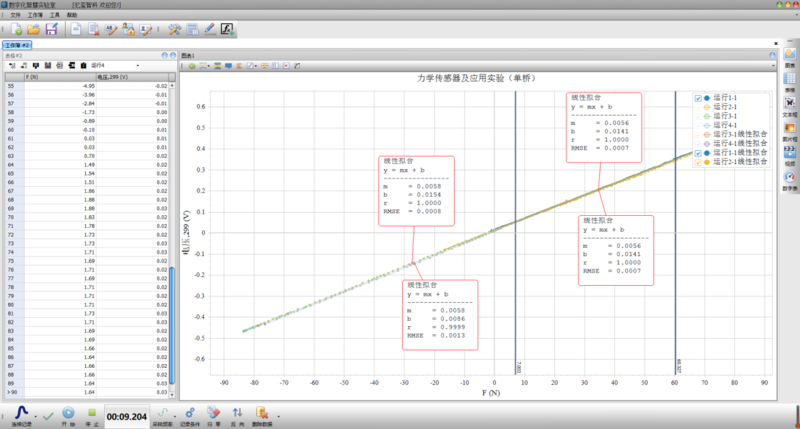

单臂接入时电桥的电压输出特性测量

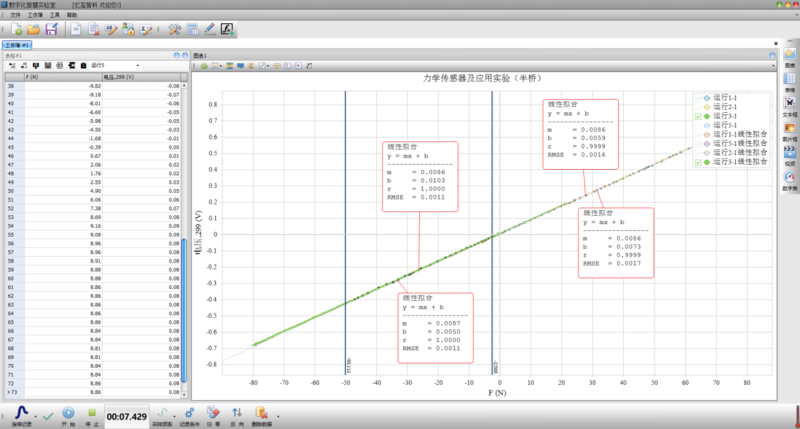

半桥接入时电桥的电压输出特性测量

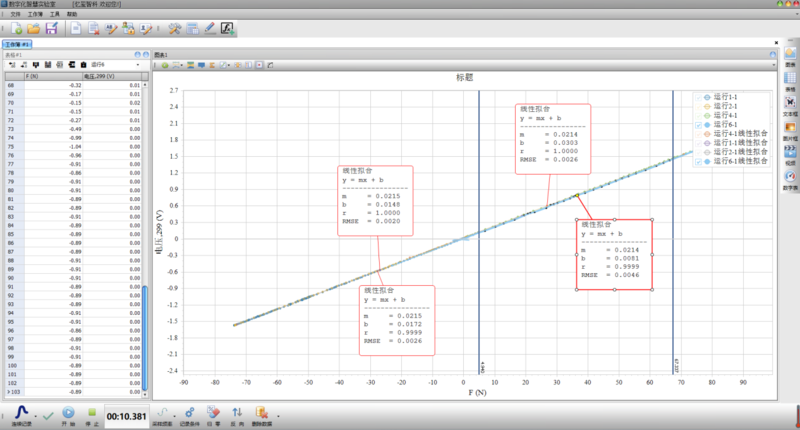

全桥接入时电桥的电压输出特性测量

数字化实验必配件

联系我们，获取技术参数！
