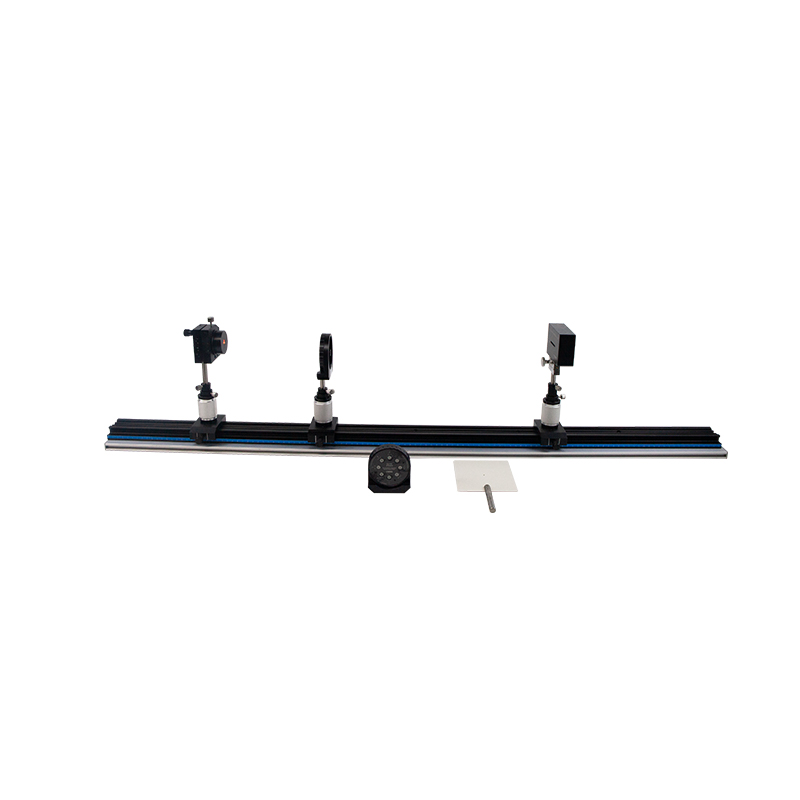

YGP-6213 # 光的干涉和衍射实验
价格:
0.00
在线询价: 加入购物车,在线发起询价单
咨询热线: 18067966086(微信同号)
购买数量:
产品保证
正品保证
售后支持
产品详情
技术参数
资源下载
订购指引

实验概述

光的干涉和衍射现象是波动光学的重要内容。光干涉现象曾经是奠定光波动性的基石,在波动光学中有重要的意义。而光衍射现象,则是光束传播中,几何光学无法解释的现象,是光波动性的主要标志之一。研究光的干涉和衍射不仅有助于进一步加深对光的波动性的理解,同时还有助于进一步学习近代光学实验技术,如光谱分析、晶体结构分析、全息照相、光信息处理等。本实验同时用单缝、多缝、圆孔、方孔等进行实验,能够明显地展现出衍射、干涉的特征,并利用光强分布探测器测量光强的相对分布,实时给出光强与位置的关系曲线,以及用面阵相机研究衍射图像的两维光强分布情况,实现实验的数字化。



实验内容

a) 基础内容

    研究激光通过双缝后形成的干涉图案,测量双缝形成的干涉光强分布,说明干涉条纹的极大值位置与理论预见的一致性。

    研究激光经过单缝后形成的衍射图案,测量单缝形成的衍射光强分布,说明衍射条纹的极小位置与理论预见的一致。

b) 提升内容

    研究激光通过多缝后形成的干涉图案,理解多缝衍射与多光束干涉的原理。

c) 进阶内容

    观察激光经过圆孔和方孔后的衍射现象,利用面阵相机研究衍射图像的两维光强分布情况。

d) 高阶内容

    利用COMS相机研究激光经过多孔后形成的衍射图案,利用COMS相机研究衍射图像的两维光强的分布情况。



产品特点

  • 采用光强分布探测器,无需扫描结构,实时测量光强一位置的分布曲线,响应时间最快可达毫秒级。

  • 利用光强分布探测器可以精确测量8级以上衍射条纹,位置测量精度可达0.01mm。

  • 利用面阵相机可以研究衍射图像的两维光强分布情况。

  • 一体化狭缝组设计,切换方便,易于实验。



实验数据


缝宽0.24mm狭缝衍射整体图




缝宽0.24mm狭缝衍射局部放大图



缝宽0.1mm,缝间距0.5mm双缝干涉整体图





缝宽0.1mm,缝间距0.5mm双缝干涉局部放大图



选型指引

型号YGP-6213AYGP-6213B
光强分布探测器
双缝干涉
单缝衍射

面阵相机


二维光强分布



自备物品

No.描述数量
1电脑1
