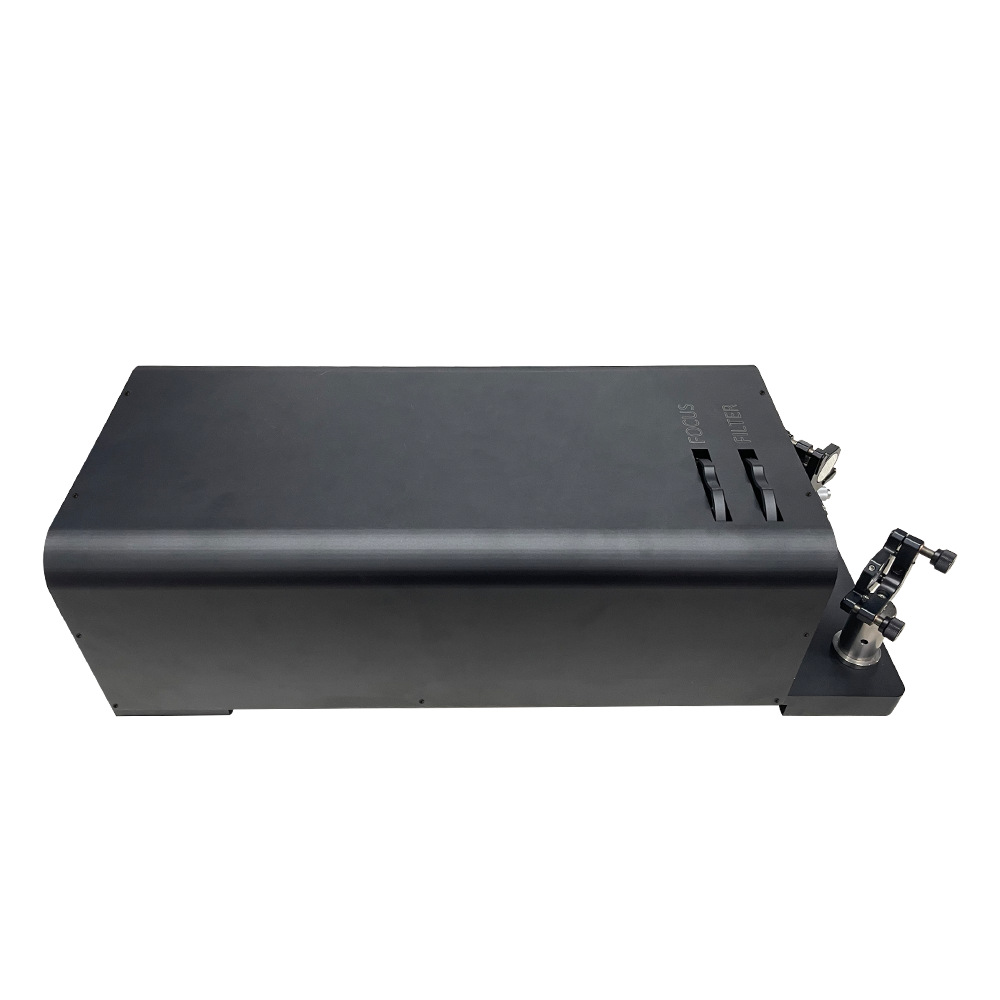

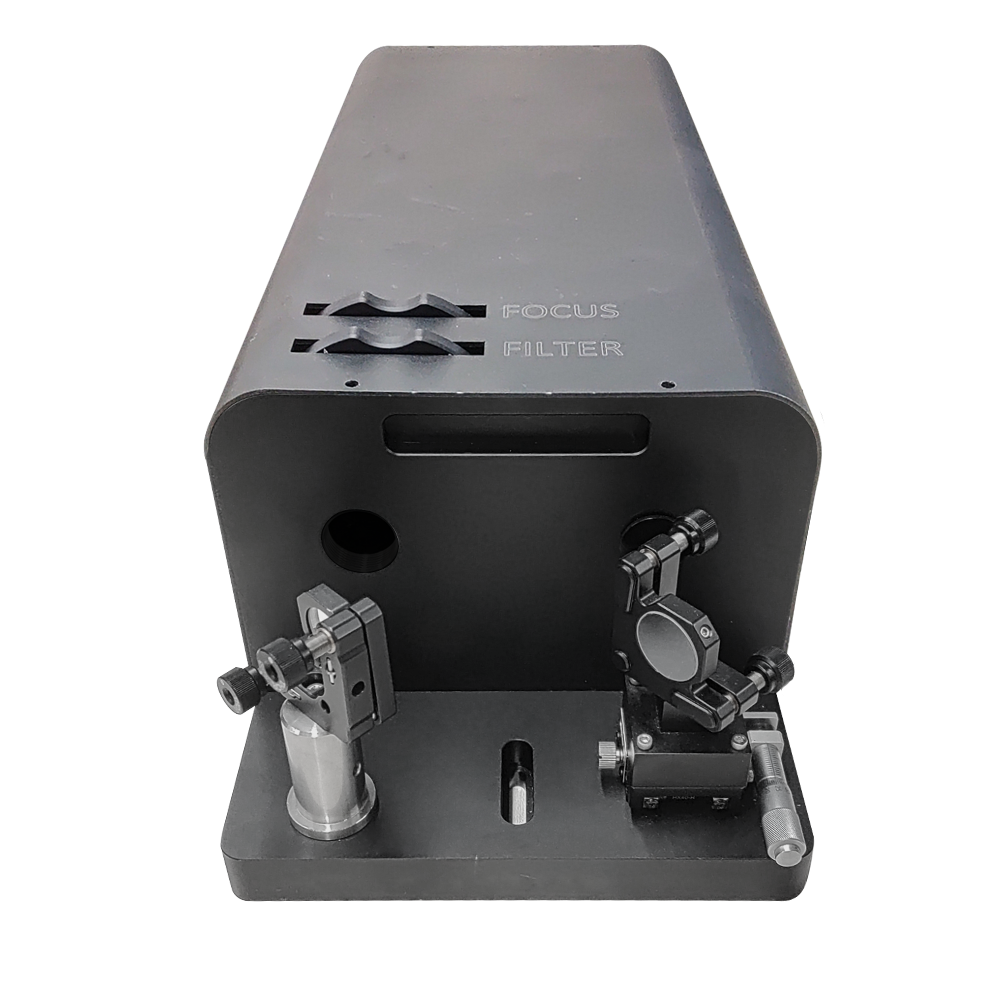

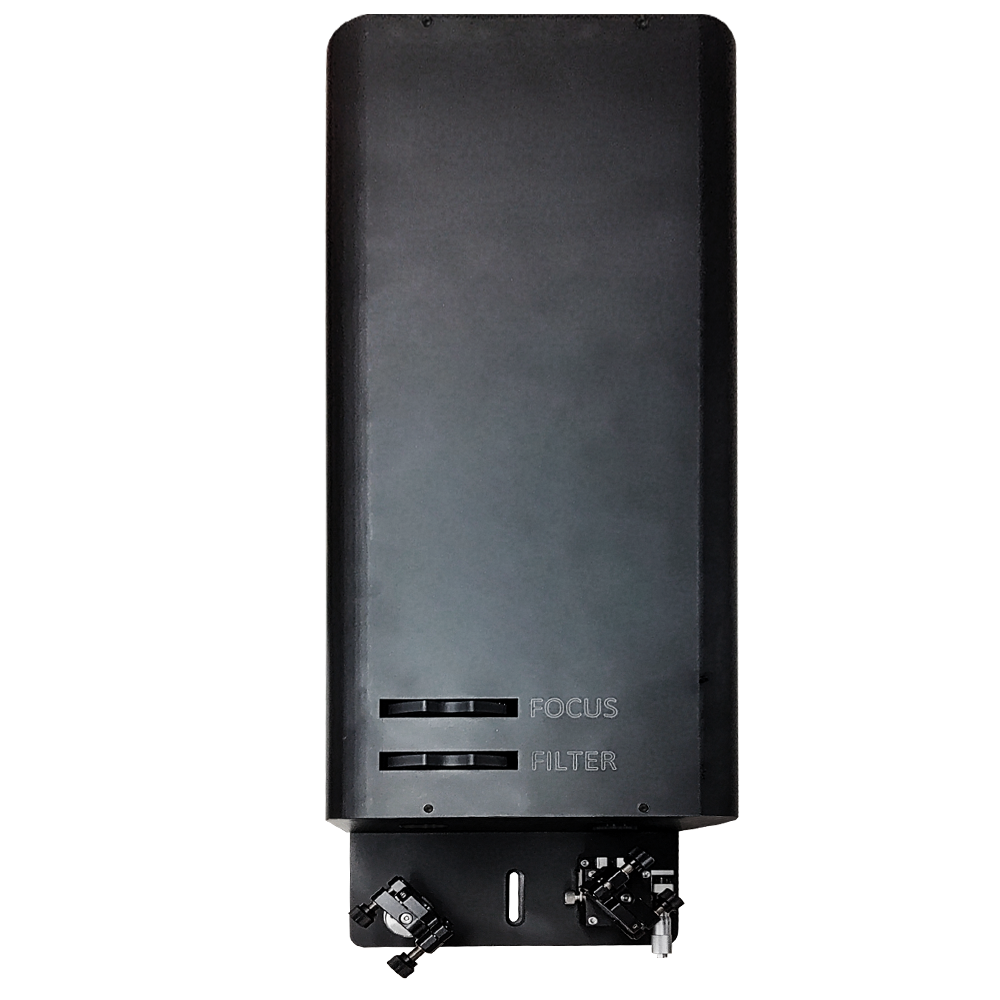

产品详情 技术参数 资源下载 订购指引 简介 XOA-8408-01 M²光束质量分析系统是一款紧凑型全自动工具，用于测量从紫外到近红外光谱范围内连续和脉冲激光系统的光束质量。该系统由一个固定聚焦透镜组成，位于一个电动平移台前面，该平台集成了XOA-8407-01光束分析相机。其稳定可靠的性能，确保在工业、科研等检测场景下的稳定使用。 XOA-8408-01 M²光束质量分析系统可对激光光束的M²、发散度、束腰直径和位置、瑞利长度进行精确分析，精选专业的工业相机确保产品的稳定性与可靠性，人性化的软件设计，提升人机交互体验。我们还提供种类丰富的模块化配件，可对光束功率、波长、尺寸进行调控，每种模块可便捷安装与拆卸。 特点 种类丰富的模块化配件 全面分析激光光束各种特性 专业软件，操作简便 灵活配置，专业定制 应用 测量激光光束的外形、圆度、质心、能量分布和指向稳定性 测量完整的光束焦散、确定与参考平面相关的 M²、腰部位置、散度等。 技术参数
软件功能
红框区域1窗口显示激光参数的定量测量结果。这些参数包括 X 和 Y 轴光束宽度、M2 或 K、发散角、瑞利范围以及其他显示的参数。 蓝框区域2窗口显示光束传播曲线中当前测量点的二维或三维光束剖面图。该图像可通过聚焦对光束剖面行为进行直观验证。每次运行后，用户都可以点击任何一个测量点，观察光束剖面。离群点或异常点可自动或手动从曲线拟合计算中排除，以获得更精确的结果。 黄框区域3窗口显示特定运行的光束宽度与位置的测量值。测量几个点后，软件会计算出一条拟合曲线。X 和 Y 轴表示单个测量点位置信息。实线表示光束传播方程与测量点的最佳拟合双曲线。M2 和其他激光参数都是根据最佳拟合双曲线计算得出的，因为它可以对数据点进行平滑处理。 外形尺寸图
|
|
|
